[밀리터리 테크 로드]🚁헬리콥터(Helicopter)에 대한 모든 사실 : 수직 이착륙의 만능 항공기

헬리콥터(Helicopter)는 동력을 이용해 수평 방향이 아닌 수직 방향으로 회전하는 주 회전익(Main Rotor)을 통해 양력과 추진력을 얻는 회전익 항공기입니다. 이러한 원리 덕분에 헬리콥터는 수직 이착륙(VTOL), 제자리 비행(Hovering), 그리고 모든 방향으로의 비행이 가능하며, 활주로가 필요 없는 독특한 능력을 활용하여 군사, 민간, 재난 구호 등 광범위한 분야에서 활용됩니다.

Advanced Rotorcraft and VTOL Technology: Exploring the mechanics of modern military helicopters and their diverse roles in attack, transport, and civilian emergency operations

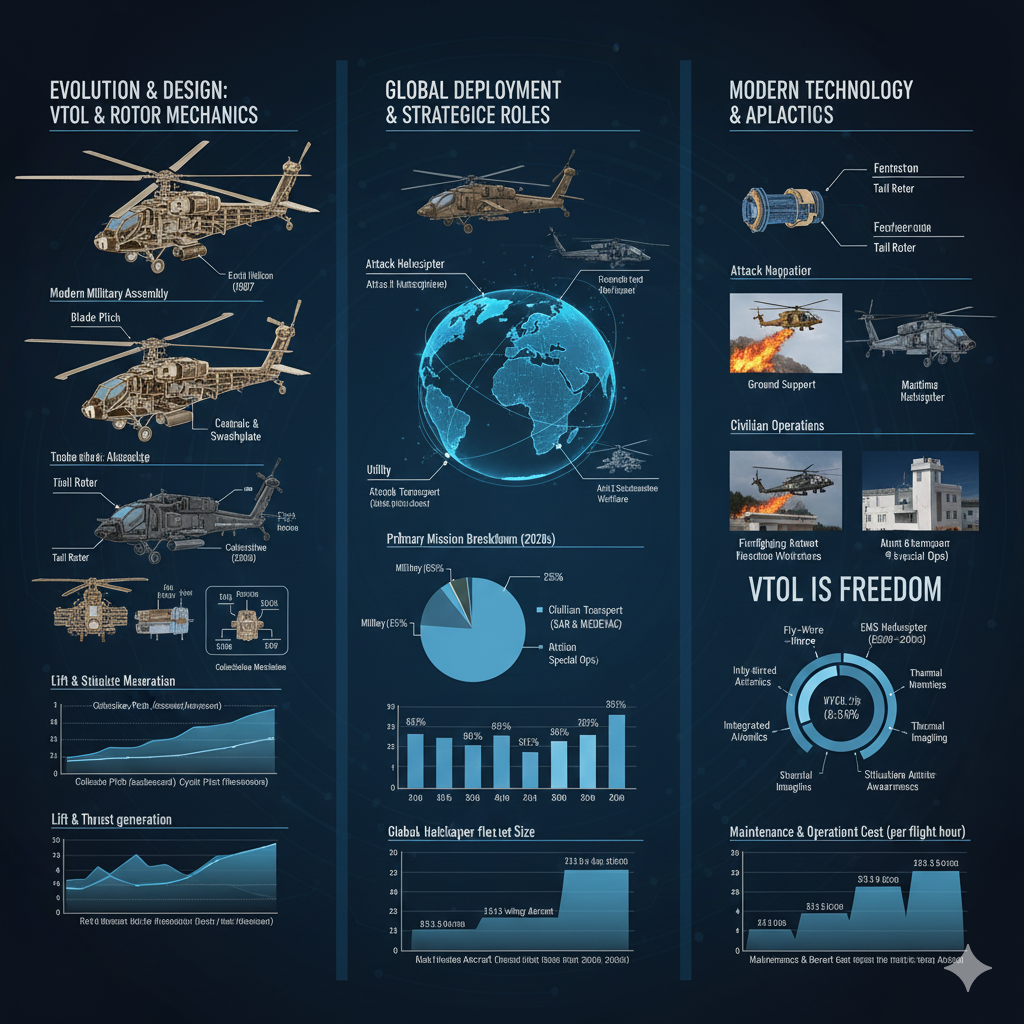

Figure 1. Advanced Rotorcraft and VTOL Technology

헬리콥터의 기본 원리 및 작동 메커니즘

헬리콥터의 비행 능력은 회전익 시스템과 꼬리 회전익(Tail Rotor)의 정교한 조절에 달려 있습니다.

양력과 추진력의 생성 (주 회전익, 양력, 피치각)

• 주 회전익 (Main Rotor) : 헬리콥터의 머리 위에 위치한 대형 날개(블레이드)로, 엔진의 동력을 이용해 회전하면서 양력(Lift)을 발생시켜 기체를 공중에 띄웁니다.
• 피치각 조절 : 주 회전익의 블레이드 각도(피치각)를 조절하는 장치(스와시 플레이트)를 통해 양력의 크기를 변화시키고, 회전면의 기울기를 조절하여 추진력(Thrust)의 방향을 바꿉니다.
  • 집단 피치 조절 : 모든 블레이드의 피치각을 동시에 변화시켜 양력의 크기를 조절하며 상승 및 하강합니다.
  • 주기 피치 조절 : 회전하는 블레이드의 위치에 따라 피치각을 다르게 조절하여 회전면을 기울여 전진, 후진, 좌우 이동을 합니다.

반토크 제어 (반토크, 꼬리 회전익, 테일 로터)

• 토크 반작용 : 주 회전익이 회전할 때, 뉴턴의 작용-반작용 법칙에 따라 동체는 주 회전익의 회전 방향과 반대 방향으로 돌려는 힘(토크 반작용, Torque Reaction)을 받습니다.
• 꼬리 회전익 (Tail Rotor) : 꼬리 부분에 달린 작은 회전익은 이 토크 반작용을 상쇄시키는 추력을 발생시켜 기체가 제자리에서 안정적으로 있도록 합니다. (일부 헬리콥터는 이중 반전식 로터나 덕트형 테일 로터를 사용하기도 합니다.)

헬리콥터의 주요 유형 및 활용 분야

헬리콥터는 군용 및 민간용으로 다양하게 설계되어 고유의 임무를 수행합니다.

군용 헬리콥터 (공격 헬기, 수송 헬기, 대잠 헬기)

• 공격 헬리콥터 (Attack Helicopter) : 지상군에 근접 항공 지원을 제공하며, 대전차 미사일, 로켓, 기관포 등으로 무장하여 적 지상 전력을 파괴하는 데 특화되어 있습니다. (예: 아파치, 코브라)
• 수송 및 다목적 헬리콥터 : 병력 및 물자 수송, 의무 후송, 탐색 및 구조(SAR) 등 광범위한 임무를 수행합니다. (예: 블랙호크, 치누크)
• 대잠 헬리콥터 : 소나 장비와 어뢰를 탑재하고 해상에서 적 잠수함을 탐지하고 공격하는 임무를 수행합니다.

민간 및 특수 헬리콥터 (응급 의료, 소방, 관측)

• 응급 의료 서비스 (EMS) : 신속한 환자 이송이 가능하여 외딴 지역이나 교통 체증이 심한 도심에서 생명을 구하는 데 필수적입니다.
• 소방 및 구호 : 산불 진화용 물 주머니(밤비 버킷)를 이용하거나, 재난 지역에 구호 물품을 전달하고 인명을 구조하는 데 사용됩니다.
• 관측 및 정찰 : 경찰, 방송, 측량 등 다양한 분야에서 공중 관측 및 감시 플랫폼으로 활용됩니다.

헬리콥터의 장점과 기술적 난이도

헬리콥터는 독보적인 기동성을 제공하지만, 운용 및 제작에 고도의 기술이 필요합니다.

독특한 비행 능력의 장점 (VTOL, 호버링, 활주로 불필요)

• 수직 이착륙 (VTOL) : 활주로 없이 좁은 공간에서도 이착륙이 가능하여 도심, 산악 지역, 해상 선박 등 접근이 어려운 곳에서도 작전 수행이 가능합니다.
• 제자리 비행 (Hovering) : 특정 위치에 정지하여 장시간 임무를 수행할 수 있어 정찰, 구조, 화물 인양 등에 매우 유리합니다.

운용의 난이도

• 높은 유지 보수 비용: 로터 시스템의 복잡성과 부품의 마모 속도가 빨라 일반 고정익 항공기에 비해 유지 보수 비용이 높습니다.
• 복잡한 조종: 헬리콥터는 조종사가 세 가지 주요 조종 장치(집단 피치 레버, 주기 피치 조종간, 페달)를 동시에 섬세하게 조작해야 하므로 조종 난이도가 매우 높습니다.

헬리콥터는 그 독특한 비행 능력 덕분에 21세기에도 군사 및 민간 분야에서 없어서는 안 될 다목적 항공 자산으로 확고히 자리 잡고 있습니다.

📚 References (참고 문헌)

• Boyne, Walter J. The Influence of Air Power upon History. Pelican Publishing. (항공력이 현대 전쟁의 전략적 우위에 미친 영향을 분석한 고전입니다.)
• Grant, R. G. Flight: The Complete History of Aviation. DK Publishing. (항공기 디자인과 기술적 진보를 세대별로 정리한 백과사전적 자료입니다.)
• Gunston, Bill. The Development of Jet Intelligence. Patrick Stephens Ltd. (전투기의 항전 장비와 제트 엔진 기술의 발전사를 다룬 전문 서적입니다.)
• Jane’s All the World’s Aircraft. Yearbook of Military Aviation, Logistics & ISR Systems. (전 세계 항공기 및 무기 체계 제원에 대해 가장 공신력 있는 군사 연감입니다.)
• U.S. Air Force Historical Research Agency (AFHRA). The Evolution of Global Reach and Vertical Lift Capabilities. (전략 수송, 정찰 및 수직 이착륙 기술의 변천사를 다룬 공식 연구 보고서입니다.)
